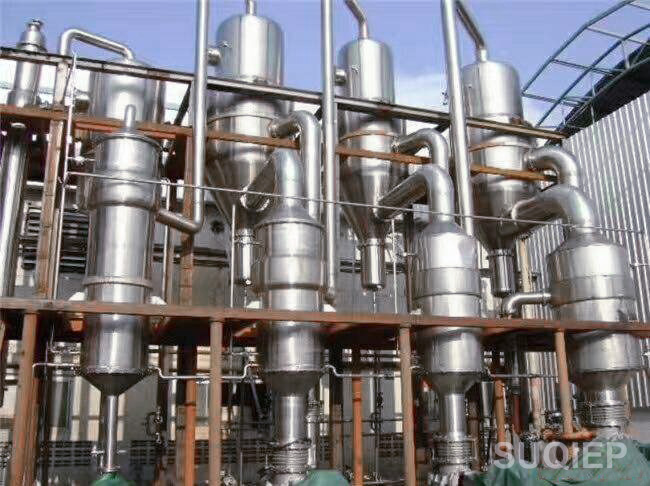

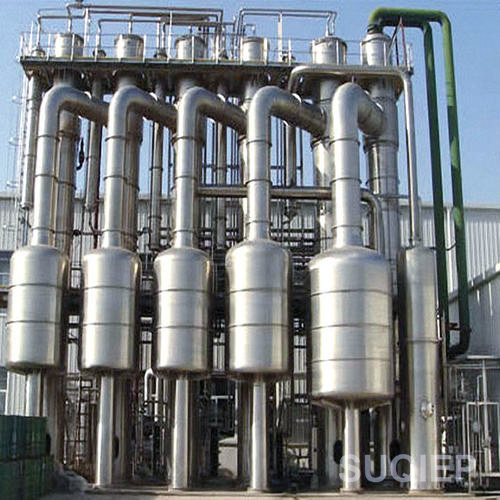

多效強制循環蒸發器

設備概述：

強制循環蒸發器是利用外加動力進行循環的,用泵迫使溶液沿一個方向以2-5m/s的速度通過加熱管。其他蒸發器都是由于加熱室與循環管內溶液間的密度差而產生溶液的自然循環運動,故均屬于自然循環型蒸發器。它們的共同不足之處是溶液的循環速度較低，傳熱效果欠佳。在處理黏度大、易結垢或易結晶的溶液時,可采用強制循環蒸發器。



工作原理：

強制循環蒸發器用于避免在加熱面上沸騰的產品而形成結垢或產生結晶。為此，管中的流動速度高。當循環液體流過熱交換器時被加熱，然后在分離器的壓力降低時部分蒸發，從而將液體冷卻至對應該壓力下的沸點溫度。溶液在設備內的循環主要依靠外加動力所產生的強制流動。循環速度一般可達1.5-3.5米/秒。傳熱效率和生產能力較大。原料液由循環泵自下而上打入，沿加熱室的管內向上的流動。蒸汽和液沫混合物進入蒸發室后分開，蒸氣由上部排出，流體受阻落下，經圓錐形底部被循環泵吸入，再進入加熱管，繼續循環。由于循環泵的原因，蒸發器的操作與溫差基本無關。物料的再循環速度可以準確調節。蒸發速率設定在范圍內。在結晶應用中，晶體可以通過調節循環流動速度和采用特別的分離器設計從循環晶體泥漿中分離出來。設備采用泵強制循環，具有蒸發速率高，濃縮比重大，特別適用于濃度或粘度較高物料的蒸發。



應用范圍

制循環式蒸發器，適用于有結垢性、結晶性、熱敏性(低溫)、高濃度、高粘度并且含不溶性固形物等化工、食品、制藥、廢液蒸發回收等行業的蒸發濃縮。

性能特點

傳熱系數大、抗鹽析、抗結垢、適應性強、易于清洗。

1)溶液在設備內的循環主要依靠外加動力所產生的強制流動，循環速度一般可達1.5-3.5米/秒，傳熱效率和生產能力較大。

2) 原料液由循環泵自下而上打入，沿加熱室的管內向上的流動。

3) 物料在換熱器內不蒸發，在分離器中閃蒸，蒸氣在分離器中由上部排出，流體受阻落下，錐形底部被循環泵吸入，再進入加熱管，繼續循環。







技術規格

型 號	單  效	雙  效	三  效	四  效	五  效
水分蒸發量KG/H	300-2000	1200-4000	3600-15000	8000-50000	10000-65000
進料濃度%	需根據客戶物料定制
出料濃度%	需根據客戶物料定制
蒸汽壓力Mpa	0.4-0.8
蒸汽耗量KG/KG 蒸發量	1.2	0.65	0.40	0.37	0.3
蒸發溫度℃	45-90
冷卻水耗量T/T蒸發量	28	11	8	7	6
注：除表系列規格外，亦可根據客戶要求另行設計。
